Acoplamentos | Linha TM

Especificações Técnicas Dimensionamento
Os acoplamentos de grades elásticas METALFLEX tipo TM utilizam os mesmos princípios mecânicos dos acoplamentos de grades elásticas tipo M. São torcionalmente flexíveis e através das grades elásticas se dão a transmissão de torque, absorção de choques e sobrecargas além da compensação de desalinhamentos nos eixos conectados.

Instalação e manutenção extremamente simplificadas são as grandes vantagens dos acoplamentos de grades elásticas TM. As tampas Bi-partidas horizontalmente permitem que a instalação e manutenção sejam realizadas rapidamente e sem a necessidade de mover equipamentos. As grades elásticas dos acoplamentos, produzidas em aço especial conforme padrões internacionais são trapezoidais, o que facilita o encaixe e desencaixe das mesmas nas ranhuras dos cubos.

Disponíveis em 12 tamanhos, permitem furações de até 196mm de diâmetro e transmissão de torque de até 28.600 Nm. São totalmente intercambiáveis com os demais acoplamentos nacionais e importados disponíveis no mercado e são fornecidos com graxa especial de longa duração, a qual permite que os acoplamentos trabalhem por até três anos sem relubrificação.

Desalinhamentos

Desalinhamentos paralelos, angulares e axiais nos eixos conectados são compensados através do movimento da grade elástica nas ranhuras internas, sem afetar a capacidade de transmissão de torque.

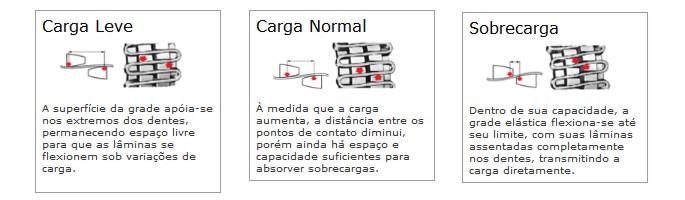

Flexibilidade torcional

É a capacidade de absorver torcionalmente sobrecargas e vibrações, proporcionando acomodamento flexível quando a instalação está sujeita a condições de mudança de carga. Conseqüentemente, o acoplamento de grades METALFLEX é capaz de ajustar o sistema, absorvendo energia de impacto e a transmitindo de forma suave e precisa, reduzindo sobrecargas e vibrações em até 70%.
